ساختار و طراحی کرتین وال در اجرای نمای شیشهای
مواردی که در طراحی کرتین وال باید در نظر گرفته شوند، عبارتند از:
- طراحی اجزا غیر سازه ای: در هنگام نصب کرتین وال ها باید به این نکته توجه کرد که کرتین والها از اجزاء غیر سازه ای ساختمان محسوب میشوند و برای تحمل وزن ساختمان طراحی نشده اند. یعنی آنها فقط وزن خود را تحمل میکنند و لازم نیست وزن کل ساختمان را تحمل نمایند. در عوض تمام فشار گرانشی خود را به سازه اصلی انتقال میدهند.
- ایجاد مقاومت: آنها میتوانند مانند پوششی فضای داخلی ساختمان را در بر گیرند. بنابراین ساختمان را در برابر باد، باران و شرایط جوی مقاوم میسازند.
- ماندگاری: طراحی نمای شیشه ای بایستی به گونه ای باشد که سالها پس از اجرا، بتوانند در برابر شرایط نامساعد جوی و آب و هوای محیطی پایدار بمانند.
- قابلیت مونتاژ سریع: پیش از انتقال به سایتهای ساختمان سازی و قبل از نصب کرتین وال، این دیوارها باید برای هدف مورد نظرشان، بررسی کامل شده و تحت کنترل کیفی قرار گیرند. رایجترین طراحی این دیوارها، انواع یکپارچه ای هستند که اجزاء آن در داخل کارخانه ساخته شده و سپس به راحتی در داخل کارخانه و در محل ساخت و ساز مونتاژ میشوند.
- سیستم های مدیریت آب: برای جلوگیری از ورود آب به داخل ساختمان و تخلیه بیشتر رطوبت لازم است کرتین والها آب بندی شوند. آب بندی همه واحدهای دیوارهای شیشه ای و گریدها بایستی کاملا بی عیب باشد.
- سیستم یکسان سازی فشار: سنگینی نمای دیوار باید توزیع یکنواختی داشته باشد که در مواجهه با شرایط آب و هوایی چالش برانگیز کاملاً مقاوم بوده و مشکلی پیش نیاید.
چرا اجرای کرتین وال برای نمای ساختمان انتخاب میشود؟
در سال ۱۹۲۹ در اجرای نمای ساختمان امپایر استیت از کرتین وال استفاده شد. پس از آن اجرای نمای شیشه ای در ساختمانهای مرتفع و بزرگتر کاربرد و محبوبیت بیشتری پیدا کرد. در حال حاضر، بسیاری از طراحان ساختمان این سبک را به جای روشهای قدیمی تر و سنتی تر نماسازی انتخاب میکنند.
اگر از نمای شیشه ای در ساختمان استفاده شود، آنها میتوانند چند عملکرد مهم را برای ساختمان به ارمغان بیاورند. مهمترین عملکرد آنها ورود نور به فضای داخلی ساختمان است. همچنین این دیوار به صورت پوششی محافظ از بنای شما در برابر عناصر و شرایط نامطلوب خارجی حفاظت میکند.
این دیوارها همچنین از طراحی مدرن، انعطاف پذیر و زیبایی برخوردار هستند. علاوه بر آن، عملکردهای مهمی در زمینه سرمایش و گرمایش ساختمان ارائه میدهند.
برای آنکه درک بهتری از اینکه چرا امروزه بکارگیری کرتین وال در نماهای ساختمان بیشتر مورد توجه قرار گرفته است، در ادامه به بررسی برخی از مزایا و معایب این تکنیک با جزئیات بیشتر میپردازیم.
مشاوره رایگان
اگر برا، همین حالا با تیم فنی ایستاوین تماس بگیرید. کارشناسان ما پس از بررسی نقشه و شرایط محیطی، مناسبترین راهکار فنی و اقتصادی را به شما پیشنهاد میدهند.
- مشاوره کاملاً رایگان است و هدف ما این است که پیش از هر اقدامی، بهترین انتخاب را داشته باشید.
انواع اجرای کرتین وال (استیک و یونیتایز)
انتخاب روش اجرای کرتین وال نقش مستقیمی در کیفیت نهایی نما، سرعت اجرا، هزینهها و امکان کنترل کیفی پروژه دارد. بهطور کلی، اجرای کرتین وال به دو روش استیک (Stick System) و یونیتایز (Unitized System) انجام میشود که هرکدام کاربرد و محدودیتهای خاص خود را دارند.
پیش از انتخاب روش اجرا، آشنایی با انواع نمای کرتین وال و ساختار هر سیستم به تصمیمگیری دقیقتر کمک میکند.
اجرای کرتین وال به روش استیک
در روش استیک، اجزای اصلی کرتین وال شامل مولیونها، ترانسومها و شیشهها بهصورت جداگانه به محل پروژه منتقل شده و مونتاژ نهایی آنها در محل ساختمان انجام میشود. این روش بیشتر در پروژههایی با ارتفاع متوسط، دسترسی کارگاهی مناسب و زمان اجرای منعطف مورد استفاده قرار میگیرد.
ویژگیهای اجرای استیک:
انعطافپذیری بالا در حین اجرا
امکان اصلاح جزئیات در محل پروژه
مناسب برای پروژههای با تیراژ متوسط
وابستگی بیشتر به دقت نیروی اجرایی در محل
اجرای کرتین وال به روش یونیتایز
در روش یونیتایز، پنلهای کرتین وال بهصورت واحدهای کامل (شامل فریم، شیشه و آببندی) در کارخانه تولید شده و پس از کنترل کیفی، به محل پروژه منتقل و نصب میشوند. این روش معمولاً برای ساختمانهای مرتفع و پروژههایی با حساسیت اجرایی بالا استفاده میشود.
ویژگیهای اجرای یونیتایز:
سرعت بالاتر نصب در محل
کیفیت یکنواختتر به دلیل تولید کارخانهای
کاهش خطای انسانی در اجرا
مناسب برای ساختمانهای بلند و پروژههای بزرگ
مقایسه روش استیک و یونیتایز در اجرای نما
بهطور خلاصه، اگر پروژه نیازمند سرعت بالا، دقت کنترلشده و اجرای صنعتی باشد، روش یونیتایز انتخاب مناسبتری است. در مقابل، برای پروژههایی که انعطافپذیری اجرایی و امکان اصلاح در محل اهمیت بیشتری دارد، روش استیک کاربردیتر خواهد بود. انتخاب نهایی باید بر اساس ارتفاع ساختمان، شرایط سایت، زمانبندی و بودجه پروژه انجام شود.
در کنار روش اجرا، آگاهی از تفاوت فیس کپ و فریملس در نمای کرتین وال نیز نقش مهمی در انتخاب ظاهر نهایی و دیتیلهای اجرایی دارد.
مزایای نصب و اجرای کرتین وال در ساختمان
مزایای اجرای کرتین وال را در موارد زیر میتوان خلاصه نمود:
- وزن سبک: یکی از اصلیترین مزایای اجرای کرتین وال وزن سبک آنها است. برای ساخت کرتین والها از مصالحی مانند آلومینیوم و شیشه استفاده میشود. وزن این مواد سبک بوده و میتوانند وزن خود را تحمل کنند. این مصالح، فشار بسیار کمتری بر ساختار ساختمان وارد میکنند. در صورتیکه دیوارهای پنجره ای از فلزات متراکم و سنگین ساخته شده اند.
- استفاده از نور طبیعی: آنها در قیاس با دیگر نماها، نور طبیعی بسیار بیشتری به ساختمان میدهند. در این صورت برای استفاده در ساختمانهای اداری بسیار ایده آل هستند. وجود نور طبیعی باعث ایجاد احساسات مثبت در کارمندان شده و محیط کاری را برای آنها کارآمدتر و شادتر میکند. نمای شیشه ای نور را به داخل ساختمان برده و ساختمان را بزرگتر و روشنتر میکند.
- نمای سبک مدرن: با اجرای کرتین وال نمای بیرونی یک ساختمان از بیرون پیچیده به نظر میرسد و ظاهری مدرنتر و تمیزتر پیدا میکند. این سبک به طور کلی برای ساختمانهای بزرگ، مرتفع و چند طبقه مناسبتر است.
- عدم افزایش وزن ساختمان: کرتین وال ها غیرسازه ای هستند بنابراین فقط وزن خود را تحمل میکنند. در ساخت و سازهای سنتی، دیوارهای خارجی بخشی جدایی ناپذیر از سازه را تشکیل میدهند.
- دوام نمای شیشه ای: کرتین وال بادوام است و عمر بیشتری خواهد داشت. همچنین بهتر از ملک شما و متعلقات درونی آن محافظت میکند.
- ظاهر بسیار زیبا: آنها از نظر زیبایی شناسی مورد پسند هستند و میتوانند ساختمان شما را عالی جلوه دهند. اگر در چنین ساختمانی دفتر یا محل کار داشته باشید، میتواند برای پرستیژ شما پیامد مهمی به همراه آورد زیرا میتواند نشان دهنده برند شما باشد.
مزایای اقتصادی اجرای کرتین وال و تأثیر آن بر هزینه ساختمان
یکی از بهترین راهها برای اینکه واقعاً متوجه شوید که آیا اجرای کرتین وال راهحل مناسبی برای ملک شماست، این است که به مزایای اقتصادی استفاده از آن نگاه کنید. به همین دلیل، لیستی از دلایلی که ممکن است در این راه به شما کمک کند در زیر جمع آوری کرده ایم. این موارد عبارتند از:
- صرفهجویی در هزینه ساخت: ممکن است در ابتدا اجرای کرتین وال و نصب این دیوار گرانتر از نصب پنجرهها باشد. البته از آنجا که کرتین وال ها وزن سبکی داشته و نیازی نیست که ساختار خاصی داشته باشند، در اینصورت میتوانند باعث صرفهجویی در هزینه در طول زمان ساخت و ساز شوند. همچنین عمر طولانی و نگهداری آن با هزینه کم در دراز مدت باعث صرفه اقتصادی میشود.
- صرفه جویی در انرژی: به دلیل استفاده از انرژی نور خورشید و نیاز به گرمایش کمتر، مصرف انرژی ساختمان کمتر میشود. البته هزینه های قبض مربوط به استفاده از نور مصنوعی و گرمایش نیز کاهش مییابد. طراحی صحیح میتواند منجر به یک پوشش ساختمانی شود که سطح بسیار بالاتری از عملکرد حرارتی را ارائه دهد. این کار میتواند ساختمان را در مصرف انرژی بسیار کارآمدتر کند.
- ایمنی ساختمان: نمای شیشه ای ایمن تر از برخی گزینه های دیگر برای اجرای نما است. این ساختار میتواند از ورود باد و باران شدید به داخل ساختمان جلوگیری کند. از آنجایی که این دیوارها به گونه ای طراحی شده اند که کاملا محکم و متعادل باشند، لازم نیست نگران شل شدن یا شکستن شیشه ها باشید. بنابراین لازم نیست هزینه ای برای ترمیم آن بپردازید.
معایب و محدودیتهای اجرای کرتین وال در ساختمان
در مورد اجرای کرتین وال مانند هر چیز دیگری، نکات منفی نیز وجود دارد که باید از آنها آگاه باشید. برخی از این موارد عبارتند از:
- مراقبت بیشتر: نمای شیشه ای به نگهداری و مراقبت نیاز دارند تا بهترین استفاده را از آنها ببرید. این بدان معنی است که تمیز کردن منظم و دوره ای شیشه و گریدهای آلومینیومی ممکن است ضروری باشد.
- نصب و اجرای سخت: نصب گریدهای حاوی شیشه نسبت به اجرای برخی از نماها سخت تر است. از آنجایی که کرتین والها باید از بیرون وصل شوند، کار تیم ساخت و ساز اغلب در طول دوره نصب به دلیل آب و هوای بد و بارانی با تاخیر مواجه میشود.
- ورود نور بیش از حد: در برخی موارد نادر، شیشه ها میتوانند نور بیش از حدی را وارد ملک کنند و باعث حواس پرتی افراد داخل ساختمان شوند. البته با استفاده از تاکتیکهایی مانند اضافه کردن کفپوشهای تیره تر و دیوارهای داخلی میتوان به کنترل این موضوع کمک کرد.
- ایجاد لکه روی شیشه ها: در هنگام بارش و یا به دلیل آلودگی هوا روی شیشه های نما لکه و یا آثار دوده ایجاد میشود. از آنجا که زیبایی این نوع نما در زمان تمیزی شیشه ها جلوه زیادتری دارد، وجود لکه و یا کثیفی شیشه ها ، نیاز به نظافت دوره ای را بالاتر میبرد. البته هزینه ناشی از نظافت دوره ای کرتین وال در قیاس با هزینه نگهداری سایر نماها پایین تر است. در ضمن شیشه شوی های رباتیک در رفع این مشکل تا حد زیادی موثر هستند.
در بیشتر موارد، مزایای اجرای کرتین وال در دراز مدت بسیار بیشتر از معایب آن است. اما فقط مطمئن باشید که همه گزینه های خود را سنجیده اید و به دقت در مورد هدف ساختمان و ظاهری که میخواهید داشته باشید فکر کرده اید.
مراحل اجرای کرتین وال؛ راهنمای گامبهگام نصب
اگر تصمیم گرفتید که از اجرای کرتین وال برای اجرای پروژه خود استفاده کنید، لازم است درباره مراحل نصب این سیستم بدانید. در ادامه نکات مهم در مراحل نصب آنها در ساختار ساختمان بررسی میشود.
بررسی نقشهها و آمادهسازی زیرساخت اجرا
مراحل اولیه اجرای کرتین وال شامل ایجاد خطوط کنترل و سپس اتصال براکتهای نگهدارنده به سازه اصلی ساختمان میباشد.
نصب براکتها و خطوط کنترلی
ابتدا باید گریدهای آماده شده را بر روی ساختار ساختمان خود نصب نمایید. سپس شیشه های با ابعاد مشخص را با دقت در شکاف آنها جاگذاری کنید.نصب مولیون و ترانسوم در اجرای کرتین وال
پس از آن میتوان مولیونها و ترانسومها را اضافه کرد. مولیون، المان عمودی برای جداسازی قسمتهای عمودی پنجرههای نما است. ترانسوم، المان افقی است که جهت تحمل بار و انتقال سنگینی به مولیون استفاده میشود.
در ادامه جهت جلوگیری از ورود رطوبت و گرد و خاک بایستی واشرهای آببندی را اضافه نمود.
جانمایی و نصب شیشههای نما
کارهای نهایی شامل مات کردن، نصب درپوشهای پوشش خارجی و قطعات فلزی بایستی در محیط تکمیل شود.
آببندی، درزگیری و کنترل نهایی کیفیت
جهت اجرای کرتین وال لازم است از نیروهای متخصص و ماهر در نصب نمای شیشه ای، استفاده نمایید.چکلیست کنترل کیفیت اجرای کرتین وال
یکی از موارد مهم در کنترل کیفیت، تطابق اجرا با مشخصات پروفیل کرتین وال مطابق نقشههای اجرایی و محاسبات مهندسی است. رعایت موارد زیر میتواند از بروز مشکلات عملکردی و هزینههای اصلاح در آینده جلوگیری کند:
کنترل تراز و شاقول مولیونها و ترانسومها
بررسی اتصال صحیح براکتها به سازه اصلی
اطمینان از اجرای صحیح درز انبساط و تلرانس حرارتی
بررسی کامل آببندی و درزگیری در محل اتصالات
کنترل رگلاژ درپوشها و فیتینگهای نهایی
بررسی شیشهها از نظر لبپریدگی، ترک و تنش
انجام تست نفوذ آب در صورت نیاز پروژه
اجرای اصولی کرتین وال بدون رعایت الزامات مهندسی نما و کنترل دقیق جزئیات فنی، ریسک بروز مشکلات عملکردی را افزایش میدهد.
در پروژههای حساس، انجام آزمون نمای شیشهای پس از اجرا میتواند اطمینان نهایی از کیفیت عملکرد نما را فراهم کند.
اشتباهات رایج در اجرای کرتین وال
برخی خطاهای اجرایی در نصب کرتین وال میتوانند عملکرد نما را بهطور جدی تحت تأثیر قرار دهند. رایجترین این اشتباهات عبارتند از:
اجرای ناقص یا نادرست آببندی و درزگیری
انتخاب نامناسب نوع شیشه نسبت به شرایط اقلیمی پروژه
عدم رعایت تلرانسهای حرارتی در نصب
نصب غیراصولی براکتها و انتقال نادرست بار به سازه
استفاده از نیروی اجرایی غیرمتخصص در نصب نمای شیشهای
پیشگیری از این موارد تنها با طراحی صحیح و اجرای مهندسیشده امکانپذیر است.
عدم توجه به طراحی صحیح بازشوهای کرتین وال میتواند منجر به کاهش عملکرد حرارتی و اختلال در آببندی نما شود. بسیاری از خطاهای اجرایی، ریشه در ناآگاهی از چالشهای اجرای کرتین وال و شرایط واقعی پروژه دارند.
همچنین انتخاب نادرست لامل در نمای شیشهای میتواند باعث اختلال در انتقال بار و کاهش دوام سیستم نما شود.
اجرای کرتین وال در شیراز و جنوب کشور
اجرای کرتین وال در مناطق گرم و نیمهگرم مانند شیراز و شهرهای جنوب کشور، نیازمند توجه ویژه به شرایط اقلیمی، شدت تابش خورشید، گردوغبار و اختلاف دمای شب و روز است. در این مناطق، انتخاب نوع شیشه، سیستم آببندی و دیتیلهای اجرایی اهمیت بیشتری نسبت به مناطق معتدل دارد.
در پروژههای کرتین وال در شیراز، رعایت مواردی مانند کنترل انتقال حرارت، کاهش جذب انرژی خورشیدی و افزایش دوام اتصالات، نقش مهمی در عملکرد بلندمدت نما ایفا میکند. بررسی شرایط پروژه و انتخاب روش مناسب اجرا، پیش از شروع عملیات نصب، میتواند از بروز مشکلات فنی در آینده جلوگیری کند.
تجربه اجرای نمای شیشهای در شیراز نشان داده است که شرایط اقلیمی جنوب کشور نیازمند دیتیلهای اجرایی خاصتری است.

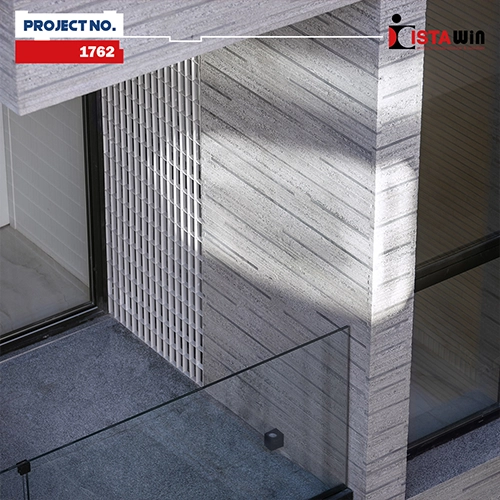

برای مشاهده نمونههای واقعی، میتوانید پروژههای کرتین وال ایستاوین را بررسی کنید
مشاوران ما در ایستاوین، آماده پاسخگویی به سوالات شما هستند.
پس از اجرا، آشنایی با اصول شستشوی نمای کرتین وال نقش مهمی در حفظ زیبایی و عملکرد نما دارد.
سوالات متداول درباره اجرای کرتین وال (FAQ)
اجرای کرتین وال چقدر زمان میبرد؟
مدت زمان اجرای کرتین وال به عواملی مانند متراژ نما، روش اجرا (استیک یا یونیتایز)، ارتفاع ساختمان و شرایط کارگاهی بستگی دارد و پس از بررسی پروژه قابل برآورد است.
کدام روش اجرا بهتر است؛ استیک یا یونیتایز؟
هیچ روش مطلقاً بهتر یا بدتری وجود ندارد. انتخاب روش مناسب به شرایط پروژه، زمانبندی، بودجه و سطح کنترل کیفی مورد انتظار بستگی دارد.
آیا اجرای کرتین وال نیاز به نگهداری دورهای دارد؟
بله، مانند هر نمای شیشهای، کرتین وال نیز نیازمند نظافت و بازبینی دورهای آببندی و اتصالات است تا عملکرد مطلوب خود را حفظ کند.
چرا قیمت اجرای کرتین وال بهصورت دقیق تلفنی اعلام نمیشود؟
به دلیل تأثیر عوامل متعددی مانند نوع سیستم، جزئیات اجرایی، شرایط سازه و متراژ نما، ارائه قیمت دقیق تنها پس از بررسی نقشه و شرایط پروژه امکانپذیر است.
آیا کرتین وال برای ساختمانهای مسکونی مناسب است؟
در صورت طراحی و اجرای صحیح، کرتین وال میتواند در ساختمانهای مسکونی نیز استفاده شود؛ اما بررسی شرایط اقلیمی، عایقکاری و حریم دید در این نوع پروژهها اهمیت بیشتری دارد.
